Композитный субстрат на основе кварца MgF₂, широкополосный замедлитель

Ахроматическая волновая пластина

Поляризатор Глан Тейлор представляет собой устройство, которое производит линейно поляризованный свет из света с другими состояниями поляризации. Он состоит из двух одинаковых призм из двулучепреломляющего материала, которые разделены воздушным пространством. Поляризатор Глана-Тейлора разделяет входящий неполяризованный луч на лучевые лучи, один из которых является необыкновенным, который проходит через другую сторону, а другой является обыкновенным лучом, который полностью отражается изнутри и поглощается.   Функции: Воздушно-пространственный Рядом с угловой резкой Брюстера Высокая чистота поляризации Короткий Подходит для применения в системах малой и средней мощности

Призмы лазера Глана это поляризатор Глан Тейлор, специально разработанный для применения с высокой энергией. Сбоку корпуса просверлены два отверстия. Обычный луч отражается под углом и выходит из поляризатора через одно из отверстий.   Функции: Воздушно-пространственный Рядом с угловой резкой Брюстера Высокая чистота поляризации Смонтировано с аварийным окном Подходит для применения в условиях высокой мощности

Поляризатор Волластона может разделить падающий луч на два луча: необыкновенный и обыкновенный с углом отклонения, зависящим от длины волны. Оба луча проходят через другую поверхность. Функции:Цементированный или оптически контактированныйРазделение обычных и необычных лучей под определенным угломПодходит для применений с низкой мощностью и там, где требуется большое отклонение

Поляризатор Рошона разделяет падающий луч на обыкновенный и необыкновенный луч подобно поляризатору Волластона, но необыкновенный луч проходит прямо, в то время как обыкновенный проходит с углом отклонения. Функции:Оптически контактныйВысокая чистота поляризацииПодходит для приложений с низкой и высокой мощностью

Высокопропускающий лазерный поляризатор Glan специально разработанный поляризатор, который основан на кристалле Brewster Cut и может улучшить пропускание от обычного >85% до 95%. Этот поляризатор может быть изготовлен как из кальцита, так и из YVO4.   Функции: Воздушно-пространственный Все угловые резы Брюстера Высокая чистота поляризации Смонтировано с аварийным окном Подходит для применения в условиях высокой мощности Высокая передача Входной угол Брюстера

Поляризатор Глана Томпсона состоит из двух одинаковых призм кальцита, которые соединены вместе. Необыкновенный луч пропускается, а обыкновенный луч отклоняется и поглощается.   Функции: Зацементированный Широкое поле угла приема Подходит для приложений с низким энергопотреблением

Поляризационные светоделительные кубы Глана Томпсона использует две скрепленные кальцитовые призмы для разделения неполяризованного света на s-поляризованные (отклонение 45°) и p-поляризованные (пропускаемые) лучи с пропусканием 90%+ в прямоугольном металлическом корпусе, идеально подходит для приложений, требующих состояний двойной линейной поляризации, таких как интерферометрия и лазерные системы.   Функции: Зацементированный Высокая чистота поляризации Высокая передача Подходит для приложений с низким энергопотреблением Разделение o-ray и e-ray под углом 45 градусов

Вытеснитель поляризационного луча используется для разделения неполяризованного луча на два ортогонально поляризованных выходных луча, которые параллельны друг другу. Обычная поляризация проходит прямо, в то время как необыкновенная уходит от обычного луча. Его можно использовать как поляризующий светоделитель. Вытеснитель поляризованного луча также можно использовать для объединения двух ортогонально поляризованных лучей. Наиболее широко используемыми материалами для вытеснителя поляризованного луча являются ванадат иттрия (YVO4), a-BBO, кальцит и т. д.Функции:Рабочая длина волны 350-4000 нмYVO4, a-BBO, кальцит в наличииОртогонально поляризованные выходы, выходы параллельны входуВысокий коэффициент вымирания (>105)

Волновая пластина множественного порядка означает, что замедление светового пути будет подвергаться определенному числу полных сдвигов длины волны в дополнение к дробному замедлению конструкции. Толщина многопорядковой волновой пластины всегда составляет около 0,5 мм. По сравнению с волновой пластиной нулевого порядка, многопорядковая волновая пластина более чувствительна к изменениям длины волны и температуры. Однако они менее дороги и широко используются во многих приложениях, где повышенная чувствительность не является критической.   Функции: Толщина: 0,2-0,5 мм Высокий порог повреждения Лучшая температурная полоса пропускания Бюджетный

Цементированная волновая пластина нулевого порядка сконструирован из двух кварцевых пластин с перекрещенными быстрыми осями, две пластины склеены УФ-эпоксидной смолой. Разница в толщине между двумя пластинами определяет замедление. Волновые пластины нулевого порядка предлагают существенно меньшую зависимость от температуры и изменения длины волны, чем волновые пластины многопорядков.   Функции: Зацементировано эпоксидной смолой Толщина 1,5~2 мм Двойные пластины замедления Широкая спектральная полоса пропускания Широкий диапазон температур

Оптически контактная волновая пластина нулевого порядка сконструирован из двух кварцевых пластин с перекрещенными быстрыми осями, две пластины сконструированы методом оптического контакта, оптический путь не содержит эпоксидной смолы. Разница в толщине двух пластин определяет запаздывание. Волновые пластины нулевого порядка предлагают существенно меньшую зависимость от температуры и изменения длины волны, чем волновые пластины нескольких порядков.   Функции: Оптически контактный Толщина 1,5~2 мм Двойные пластины замедления Широкая спектральная полоса пропускания Широкий диапазон температур Высокий порог повреждения

Волновая пластина нулевого порядка с воздушным разделением состоит из двух кварцевых пластин, установленных в крепление, чтобы сформировать воздушный зазор между двумя кварцевыми пластинами. Разница в толщине между двумя пластинами определяет задержку. Волновые пластины нулевого порядка предлагают существенно меньшую зависимость от температуры и изменения длины волны, чем волновые пластины многопорядков.   Функции: Воздушный интервал Толщина 1,5~2 мм Двойные пластины замедления Широкая спектральная полоса пропускания Широкий диапазон температур Высокий порог повреждения Покрытие AR и монтаж

Этот тип волновой пластины нулевого порядка состоит из настоящей волновой пластины нулевого порядка и подложки BK7, поскольку волновая пластина очень тонкая и ее легко повредить, функция пластины BK7 заключается в укреплении волновой пластины.   Функции: Широкая спектральная полоса пропускания Широкий диапазон температур Широкий угол полосы пропускания Зацементировано Expoy

Волновая пластина с двойной длиной волны — это усовершенствованный оптический компонент, разработанный для точного управления состояниями поляризации двух различных длин волн лазера. Он широко используется в лазерной технике, нелинейных оптических системах и прецизионных оптических приборах. Его основная функция — обеспечить предопределенную фазовую задержку на двух определенных длинах волн, оптимизируя эффективность преобразования поляризации и удовлетворяя требованиям сложных оптических систем.

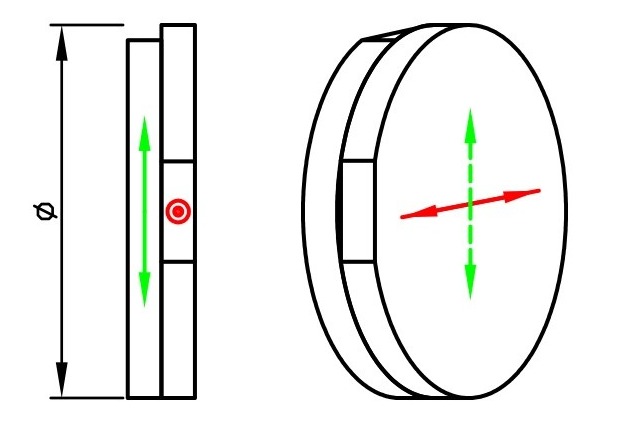

Ахроматическая волновая пластина похож на волновую пластину нулевого порядка, за исключением того, что две пластины сделаны из разных двулучепреломляющих кристаллов. Поскольку дисперсия двулучепреломления двух материалов различна, можно указать значения замедления в широком диапазоне длин волн. Таким образом, замедление будет менее чувствительно к изменению длины волны. Другими словами, его можно использовать в широкополосном диапазоне длин волн.   Функции: Доступны варианты с эпоксидным цементом или с воздушным зазором Очень широкая полоса пропускания

Кварцевые поляризационные ротаторы предлагают вращение на 45 или 90 градусов при ряде длин волн обычного лазера, оптическая ось в поляризационном ротаторе перпендикулярна полированной поверхности оптики. Результатом является то, что ориентация входящего линейно поляризованного света вращается по мере его распространения через устройство. MT-Optics, Inc. может предложить левосторонние и правосторонние ротаторы.

Поляризационные кубические светоделители разделяет случайно поляризованные лучи на два ортогональных, линейно поляризованных компонента. S-поляризованный свет отражается под углом 90 градусов, а P-поляризованный свет передается. Каждый светоделитель состоит из пары прецизионных высокоточных прямоугольных призм, склеенных вместе диэлектрическим покрытием на гипотенузе одной из призм.

Неполяризующий светоделительный куб состоит из пары прецизионных прямоугольных призм с высокой точностью, склеенных вместе с металлодиэлектрическим покрытием на гипотенузе одной из призм. Низкая поляризационная зависимость металлодиэлектрического покрытия позволяет пропусканию и отражению для состояний поляризации S и P находиться в пределах 5% друг от друга. Это означает, что они не изменят состояние поляризации падающего луча. Мы предлагаем как широкополосные, так и одноволновые неполяризующие кубические светоделители (NPBS). Антибликовое покрытие нанесено на каждую грань светоделителя, чтобы обеспечить максимальную эффективность пропускания для соответствующего диапазона длин волн.

Оптический изолятор представляет собой комбинацию поляризационного светоделительного куба (PBS) и четвертьволновой пластины из кристаллического кварца. Падающий свет линейно поляризуется PBS и преобразуется в круговую поляризацию четвертьволновой пластиной. Если какая-либо часть выходящего луча отражается обратно в изолятор, четвертьволновая пластина преобразует отраженный луч в линейно поляризованный луч, который перпендикулярен входному лучу. Затем этот луч блокируется PBS и не возвращается на входную сторону системы. Особенность:Блокировать оптическую обратную связьПассивная изоляция линейно поляризованного светаВысокая изоляцияСоответствует RoHS

Тонкопленочный линейный поляризатор Состоящий из передней и задней стеклянных подложек N-BK7 с промежуточной линейной поляризационной пленкой, этот компонент предлагает два варианта крепления: стопорное кольцо и вращающееся крепление. По всей оптической поверхности ориентация оси пропускания равномерна, что позволяет генерировать линейно поляризованный световой луч с определенным направлением поляризации. Он обеспечивает высокий коэффициент экстинкции и эффективно работает в широком диапазоне углов падения.
