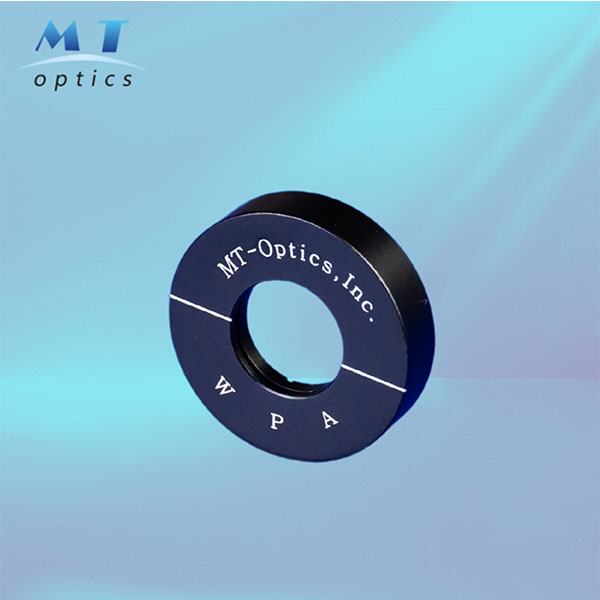

Волноводная пластина нулевого порядка

Волнообразная пластинаизготовлен из материала, обладающего двойным лучепреломлением.   Это оптическое устройство, в котором полированные поверхности содержат оптическую ось. Скорости необычайных явлений и обычный лучи   Благодаря этому двулучепреломляющие материалы изменяют свои свойства обратно пропорционально своим показателям преломления. индексы. Разница в скоростях приводит к фазе.  Разница фаз возникает при рекомбинации двух лучей. На любой конкретной длине волны разность фаз определяется толщиной волновой пластины. Полуволновая пластинаПолуволновая пластина поворачивает линейно поляризованный свет в любое желаемое положение. ориентация. Угол поворота вдвое больше угла между падающими точками. Поляризованный свет и оптическая ось. Четвертьволновая пластина При линейной поляризации Свет подается под углом 45 градусов к оси четвертьволновой пластины, на выходе получается... круговым поляризованный,сходным образом, Входящий в атмосферу циркулярно поляризованный свет преобразуется в линейно поляризованный свет. LВолноводная пластина низкого порядка (многопорядковая)  Mмножественный волновая пластина порядка означает замедлениеВ дополнение к частичной расчетной задержке, световой путь будет претерпевать определенное количество полных сдвигов длины волны. Толщина многопорядковой волновой пластины всегда составляет около 0,5 мм. По сравнению с волновой пластиной нулевого порядка, многопорядковая волновая пластина более чувствительна к изменениям длины волны и температуры. Однако она менее дорога и широко используется во многих областях применения, где повышенная чувствительность не является критической.Функции:Толщина: 0,2-0,5 ммВысокий порог уронаУлучшенная температурная полоса пропускания Бюджетный Волнопластина с двумя длинами волн Двухволновой волновой литограф — это многоволновой литограф, обеспечивающий определенную задержку на двух разных длинах волн. Волноводная пластина нулевого порядка Волноводная пластина нулевого порядка предназначена для создания задержки. нулевой полной волны плюс желанный доляВолноводная пластина нулевого порядка демонстрирует лучшие характеристики, чем волноводные пластины нескольких порядков, она имеет широкую полосу пропускания и более низкую частоту дискретизации. чувствительность в ответ на изменения температуры и длины волны. Волноводная пластина нулевого порядка, склеенная эпоксидной смолой.Волноводная пластина нулевого порядка, склеенная эпоксидной смолой. Склеенная волновая пластина нулевого порядка состоит из двух кварцевых пластин, соединенных быстрой осью. перекрещенныйДве пластины склеены УФ-эпоксидной смолой. Разница в толщине двух пластин определяет задержку. Волновые пластины нулевого порядка обеспечивают значительно меньшую зависимость от изменения температуры и длины волны, чем волновые пластины многопорядковых типов.Функции:Склеено эпоксидной смолой  Толщина 1,5–2 ммДвойные пластины замедленияШирокая спектральная полоса пропускания   Широкий температурный диапазон Волноводная пластина нулевого порядка с оптическим контактом Оптически контактированная волновая пластина нулевого порядка Конструкция состоит из двух кварцевых пластин, у которых пересекаются оси быстрого рассеяния; пластины соединены оптическим контактом, оптический путь не содержит эпоксидной смолы. Разница в толщине двух пластин определяет задержку. Нулевая Волновые пластины с несколькими порядками имеют значительно меньшую зависимость от изменения температуры и длины волны, чем волновые пластины с несколькими порядками.Функции:Воздушный зазорТолщина 1,5–2 ммДвойные пластины замедленияШирокая спектральная полоса пропусканияШирокий температурный диапазонВысокий порог уронаMсмонтированный  Волновая пластина нулевого порядка с воздушным зазором Волноводная пластина нулевого порядка с воздушным зазором состоит из двух кварцевых пластин, установленных в держателе, образующих воздушный зазор между ними. Разница в толщине двух пластин определяет задержку. Волноводные пластины нулевого порядка обладают значительно меньшей зависимостью от изменения температуры и длины волны, чем волноводные пластины многопорядковых уровней.Функции:Воздушный зазорТолщина 1,5–2 ммДвойные пластины замедленияШирокая спектральная полоса пропусканияШирокий температурный диапазонВысокий порог урона Установленный Истинный нулевой порядок, скрепленный волновой пластиной. Этот тип волновой пластины нулевого порядка состоит из истинной волновой пластины нулевого порядка и подложки из стекла BK7, поскольку волновая пластина очень тонкая и легко повреждается, а функция пластины из стекла BK7 заключается в упрочнении. волновой пластины.Функции:Закреплено Экспой Широкая спектральная полоса пропусканияШирокий температурный диапазон Широкоугольная полоса пропускания Волноводная пластина истинного нулевого порядка - однопластинчатаяФункции:Одна пластинаШирокоугольная полоса пропусканияШирокий температурный диапазонШирокая полоса пропускания по длине волныВысокий порог уронаТонкий слой: 0,04-0,09 микрон
